搭配有道,NVR接入与解码能力详解!海康威视

重庆监控2016-01-21技术文章0人评论6,901次

你是否也有这样的疑问,
这台录像机,可以接什么摄像机呢?
能不能全部都接300万甚至400万的高清摄像机?
能不能接500万的摄像机?
搭配有道
NVR接入能力详解
1、单路最高像素
单路最高像素意味着录像机每一路最大能接入多少像素的摄像机。

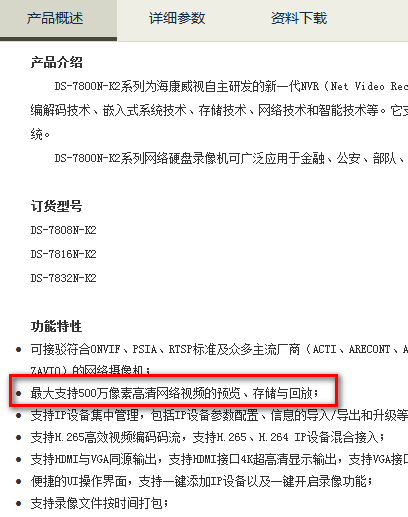

官网截图
可以通过官网参数查询到录像机的单路最高像素。
比如,
DS-7100N-SN为200万,
DS-7800N-K1为500万。
规律:尾缀为SN\SNH的产品最大能力通常为200万,尾缀为K1\K2\K4的产品最大能力通常为500万。
常见错误
采购了4台300万像素的摄像机,却选择了单路最高像素为200万的DS-7104N-SN,只得将300万的摄像机降为200万摄像机使用,失去300万的效果。
2、支持品牌
网络产品必须前后端兼容才可以正常使用,所以在搭配录像机与摄像机时,首选同品牌的产品。

如果不能选择同品牌的摄像机,通常需选择支持标准ONVIF协议的摄像机。

官网截图

3、接入带宽
接入带宽决定着一台录像机到底可以接几个几百万的摄像机,以及是否可以满路数接入x百万的摄像机。一般要计算一下:
举例:
DS-7808N-K1 官网查到接入带宽是80Mbps

计划接入8个DS-2CD3T45D-I3,

H.265的摄像机,400W分辨率,码率为4.5Mbps

4.5×8=36Mpbs<80Mbps
接入带宽大于码流之和,所以DS-7808N-K1可接入8个DS-2CD3T45D-I3。
海康威视渠道经销摄像机码率一览:
编码方式 像素 型号举例 码率
H.265 200W DS-2CD3T25-I3 2.5M
300W DS-2CD3135F-I 3.5M
400W DS-2CD3345-I 4.5M
H.264 100W DS-2CD1203-I3 2.5M
130W DS-2CD3212-I3(B) 2.5M
200W DS-2CD3T20D-I3 4.5M
300W DS-2CD3132F-IW 6.5M
400W DS-2CD3942F-I 8.5M
注:码率为主码率与子码率(0.5M)之和。
↑录像机本地“网络接收剩余带宽”即剩余接入带宽,如剩余带宽小于摄像机的码率了,则无法添加。
以上是对接入能力的介绍,在实际应用时,还应注意前后端产品类型搭配。如购买了项目高端型号的摄像机,就尽量选择项目高端型号录像机,若选择了71N-SN等经销经济产品,会出现预览、回放正常,但高端智能功能无法使用的情况。
搭配有道
NVR解码能力详解
满足了上一节的条件,摄像机就可以被接入到录像机里了,但是接进来能否预览,是否会报“资源不足”错误呢?
接?解?
使用摄像机时,“接入”与“解码”是两个概念。 如满足接入的条件,则可以被录像机正常添加,正常录像;但如果解码资源不够,正常添加的摄像机,会出现预览或回放时提示“资源不足”,必须使用电脑或手机远程预览或回放。
1、什么是解码能力?
解码能力是录像机本地输出时,对图像的处理能力。简单说就是录像机接VGA或HDMI显示器时,显示器上最大可以同时显示多少个几百万的画面,包括预览和回放两种情景。
2、录像机取流机制
录像机解码能力受芯片限制,在不超过最大能力的情况下根据本地预览分屏模式自动选则主、子码流预览显示。

分屏模式 取流策略
1画面

(全屏)

主码流

(高清720P、960P、1080P、300W、400W、500W)

4画面 默认取主码流,当窗口主码流分辨率超过设备能力时自动切换为子码流
6、8画面 A、大窗口默认取主码流,当大窗口主码流分辨率超过设备能力时自动切换为子码流

B、小窗口取子码流

9、16、32画面 子码流

(标清CIF、QCIF、QVGA、VGA、D1)

3、不同录像机解码能力
目前主流录像机解码能力分三挡。
序号 解码总能力 适用产品系列
1 4路720P

(H.264)

DS-7100N-SN、

DS-7100N-SN/P、

DS-7800N-SN、

DS-7100N-SNH

2 4路1080P

(H.265&H.264)

DS-7800N-K1、

DS-7800N-K1/C、

DS-7808N-K2、

DS-7816N-K2

3 8路1080P

(H.265&H.264)

DS-7832N-K2、

DS-7800N-K2/8P、

DS-7800N-K2/16P、

DS-7900N-K4、

DS-7900N-K4/8P、

DS-7900N-K4/16P

解码资源是否足够?
拿我们K4的设备来说,解码资源有8路1080p,如7932N-SN接满32路400万的摄像机,会不会出现资源不足呢?
不会。
单画面:取主码流,8路1080p>400万
32画面:取子码流,8路1080p=16路720p=32路4CIF
摄像机默认子码率为4CIF,32个正好足够。
4、“资源不足”怎么办
当多画面预览,录像机提示“资源不足”时,一般要做如下几个步骤。
1,升级录像机
录像机在最新版本对取流机制都做了优化,所以遇到此问题,推荐先把录像机升级到最新版本。
2,查看取流
录像机在预览的时候,左键单击画面会出现如上图的控制条,选择“通道信息”,如看到的是704×576(如上图),或640×480等较小分辨率,则取到的是子码流;如看到的是摄像机高清分辨率,如1920×1080,则是取到了主码流。
根据录像机取流机制,9、16、32画面预览应取子码流,若此处查到的是主码流,则是子码流没取到,因而占用了解码资源,导致剩余资源不足,其他画面报错“资源不足”。
子码流上限
因子码流是用于多画面预览,或网传远程预览,节约解码、带宽等资源,所以录像机对子码流有上限要求。
对于老设备,子码流分辨率需≤4CIF 码率≤1024
对于新设备,子码流分辨率需≤720p 码率≤2048
3,修改子码流参数
如发现录像机没有取到某个通道的子码流,建议用IE浏览器直接访问网络摄像机,修改子码流参数,建议将分辨率改为4CIF,码率调为512k。
小贴士
为什么不在录像机上修改?
子码流没取到时,录像机很有可能也没有获取到摄像机的子码流参数,会出现本地无法修改,或修改后不生效的情况。
4,重新添加摄像机

成功修改摄像机参数后,在录像机本地界面中重新添加此摄像机。
